محطة توليد الطاقة IGCC (تقنية التحويل إلى غاز بالدورة المركبة)

  محطة توليد الطاقة IGCC (تقنية التحويل إلى غاز بالدورة المركبة)

التحويل إلى غاز بالدورة المركبة أو يسمى IGCC هو تقنية عالية الكفاءة لتوليد الكهرباء بدون التلوث، والتي تجمع نظام توليد الكهرباء بالدورة العاملة بالغاز والبخار مع تكنولوجيا تحويل الفحم النظيف إلى الغاز. وهي تكون تكنولوجيا الطاقة المتكاملة التي يتم استكشافها في جميع أنحاء العالم. بعض المشاريع النموذجية ناجحة في إنشاء في القليل من الدول الأجنبية.

مبدأ العمل على النحو التالي:
بعد أن يخضع الفحم لعملية التغويز (تحويل إلى الغاز) والتنقية، يمكن إزالة أكثر من 99% من كبريتيد الهيدروجين وحوالي 100% من الغبار المطحون في الغاز. وثم يتم تحويل الوقود الصلب إلى الوقود الغازي النظيف الذي يمكن استخدامه في التوربين الغازي، مما يجعل التوربين الغازي يولد الكهرباء.

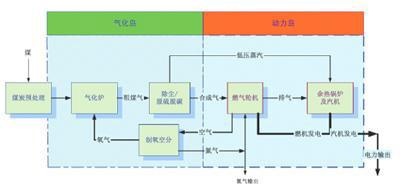

الرسم البياني IGCC

    المميزات على النحو التالي:

  • الكفاءة العالية لتوليد الكهرباء، حاليا يمكن الوصول إلى 45%، والإمكانية عالية في الرفع باستمرار. يتوقع الخبراء أن كفاءة توليد الكهرباء ستصل إلى 55-60% عندما يتم إنضاج التكنولوجيا.
  • تقنية IGCC تتمكن من تحقيق كفاءة إزالة الملوثات بأكثر من 98%، ويمكن إعادة تدوير الكبريت العالي النقاء. انبعاثات الملوثات فقط بـ 10% مقارنة مع محطة توليد الكهرباء العاملة بالفحم التقليدية.
  • استهلاك المياه المنخفض، تساوي ثلث أو نصف مقارنة مع وحدات الطاقة الحرارية التقليدية مع نفس الحجم.
  • يمكن لـ IGCC تحقيق صفر انبعاث ثاني أكسيد الكربون تقريبا.
  • تقنية IGCC قابلة للجمع مع تكنولوجيات توليد الكهرباء المتقدمة الأخرى ( مثل خلايا الوقود الخ)، ويمكن استخدامها لتشكيل نظام إنتاج الطاقة المتعدد الجوانب المتقدم مع استخدام تقنيات تصنيع الهيدروجين بالفحم وتصنيع الزيت بالفحم الخ.
مميزات التقنية

على أساس روح الشركة "الأخلاق والجودة" معدات التصنيع والاختبار ذات أعلى مستوى في الصناعة المحلية والدولية، لقد حققت Shanghai Boiler Works Co., Ltd العديد من الإنجازات البارزة في التكنولوجيا الأساسية لتوربينات الغاز IGCC، وتمتلك تماما بكل تقنية هامة للتوربينات الغازية IGCC. حصلت SBWC على أكثر من 10 براءات اختراع.

مزايا التكنولوجيا الرئيسية
  • تكنولوجيا حساب الطاقة الحرارية للأجزاء الداخلية من المغوز ( فرن تحويل إلى الغاز)
  • تكنولوجيا حساب مقاومة نظام البخار والمياه للأجزاء الداخلية من المغوز
  • تكنولوجيا تصنيع جدار مياه التبريد (نوع أنبوب حلزوني مع رؤوس متعددة) للأجزاء الداخلية من المغوز
  • تكنولوجيا لحام (Build-up welding) النيكل بالمساحة الكبيرة للأجزاء الداخلية من المغوز
  • تكنولوجيا تصنيع غطاء مياه التبريد للأجزاء الداخلية من المغوز
  • تكنولوجيا تصنيع وتشكيل أنبوب مزدوج على شكل R بـ 30º للأجزاء الداخلية من المغوز
  • تكنولوجيا تصنيع الأسطوانات من جدار مياه التبريد من قطاع أنبوب دليل غاز الفحم 45º للأجزاء الداخلية من المغوز
  • تكنولوجيا تثبيت الجدار السميك من أنبوب التوصيل المائل 45º وتجميعه لغلاف المغوز
  • تكنولوجيا مراقبة الجودة لغلاف المغوز
  • تكنولوجيا قياس وتجميع الغلاف والأجزاء الداخلية للمغوز
المنصب القيادي في المجالات الصناعية

كانت Shanghai Electric Group شركة مزودة رئيسية بمعدات توليد الكهرباء IGCC فئة E للمرحلة الأولى من مشروع توليد الكهرباء العامل بالفحم الأخضر Huaneng، والذي يعتبر المشروع النموذجي IGCC بأكبر حجم في الصين.

Our قدرة الإنتاج والإنجزات

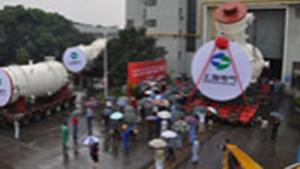

في عام 2010، نجحنا في تصميم وتصنيع أول فرن المغوز (فرن تحويل إلى الغاز) بشكل مستقل في الصين، ويتم استخدامه في المشروع النموذجي IGCC فئة 250MW لـ Huaneng Tianjin.

هذا المغوز لديه الطول الكامل حوالي 50 متر، ووزنه 1400 طن تقريبا، يتم تكوينه من حجرة تحويل إلى الغاز، حجرة الرجوع، أنابيب الغاز ومبرد الغاز.
