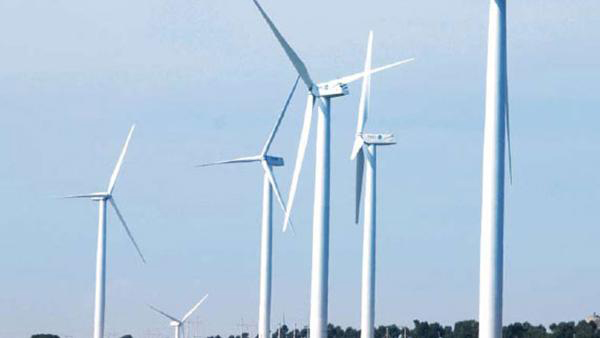

توربينات الرياح سلسلة 2MW هذه هي عبارة عن طحونة هوائية ذات تزويد مزدوج وميلان متغير. مولدات الرياح يمكن إنتاجها مع دوار بأقطار 87، 93، 105، 111، 116. هذا يسمح بتوليد طاقة الرياح في فئة رياح منI إلى IV.
منحنى الطاقة W2000-87/93/99/105/111/116
بيانات التشغيل | |
الطاقة المقدرة[kw] | 2000 |
سرعة الرياح الداخلية[m/s] | 3 |
سرعة الرياح الخارجية[m/s] | 25/25/25/20/22/25 |
فئة الرياح | IEC I B/IECII B/IECIII A/IECIII B/IEC S/IECS |
سرعة الرياح القصوى (3s)[m/s] | 70/59.5/52.5/52.5/52.5/52.5 |
درجة حرارة التشغيل(℃) | [-20,+40] (درجة حرارة طبيعية) [-30,+40] (درجة حرارة منخفضة) |
درجة الحرارة الباقية(℃) | [-30,+50] (درجة حرارة طبيعية) [-40,+50] (درجة حرارة منخفضة) |
مدى سرعة العضو الدوار[rpm] | 8.33-16.5/8.33-16.5/8.33-16.5/8.33-16/7.87-16/7.87-16 |
مدى السرعة المقدرة[rpm] | 15.35/15.35/15.35/15/14.5/14.5 |
سرعة الرياح المقدرة[m/s] | 11.4/10.8/10.4/10/9.5/9.2 |
دورة الحياة (عام) | 20 |
لون السطح | رمادي فاتح RAL7035 |
وزن العضو الدوار[t] | 43.2/42.5/45.6/48.6/51.3/51.8 |
وزن المحور[t] | 17.5 |
وزن القمرة[t] | 82 |
العضو الدوار | |
قطر العضو الدوار [m] | 87/93/99/105/111/116 |
مساحة الحركة المائلة[㎡] | 5942/6789/7693/8659/9677/10565. |
عدد الريش (شفرات) | 3 |
ميلان العضو الدوار[°] | 5 |
زاوية مخروط العضو الدوار[°] | 3.5/3.5/3.5/3.5/5/5 |
الريش (شفرات) | |
النوع | |
طول الريشة[m] | 42.38/45.38/48.38/51.38/54.38/56.88 |
التكوين الديناميكي الهوائي | Aerodyn AE+NACA |
مادة الريشة | GFRP |
نظام تغير ميلان زاوية الهجوم لريش التوربين | |
النوع | النظام الكهربائي |
السرعة[°/s] | 5 |
رولمان بلي | رولمان بلي ذو أربع نقاط تلامس |
سلسلة القيادة | |||||
التوصيل | عمود محور دوار: فلنجة؛ صندوق تروس الدوار، طاولة إنكماش؛ مولد صندوق التروس: ربط مزدوج مرن | ||||
نوع صندوق التروس | محور متوازي من مرحلة واحدة | ||||
نسبة التروس في صندوق التروس | 118/118/118/118/125/125 | ||||
نظام تشحيم صندوق التروس | تشحيم تلطيخ قوي | ||||
زيت صندوق التروس[L] | ~400 | ||||
مصفاة زيت صندوق التروس | على الخط ( يمكن مطابقة فلترة دقيقة) |
||||
تبريد صندوق التروس | تبريد بالهواء- الزيت- الرياح |
المولد | |||
النوع | مولد حثي بتزويد مزدوج | ||
الطاقة المقدرة[kw] | 2100 | ||
السرعة المقدرة[rpm] | 983-1983 | ||
الفولتية المقدرة [v] | 690 | ||
تردد الشبكة [Hz] | 50 | ||
العزل | F、H | ||
الحماية | IP54 | ||
نوع التبريد | تبريد بالماء |
تبريد بالهواء- الزيت- الرياح | |||
المولد | |||
النوع | مولد حثي بتزويد مزدوج | ||
الطاقة المقدرة[kw] | 2100 | ||
السرعة المقدرة[rpm] | 983-1983 | ||
الفولتية المقدرة [v] | 690 | ||
تردد الشبكة [Hz] | 50 | ||
العزل | F、H | ||
الحماية | IP54 | ||
نوع التبريد | تبريد بالماء |
نظام الإنعراج | |
النوع | نظام إنعراج كهربائي |
كرسي تحميل الدوار الإنعراج | كرة إتصال بأربعة نقاط |
محرك الإنعراج | 4 قطع |
معدل الإنعراج[°/s] | 0.68 |
نظام الفرملة | |
النوع | الفرامل الرئيسية: فرامل إيرودينامي للشفرة الفرامل الميكانيكية: فرامل ميكانيكية للعمود بسرعة عالية |
الفرامل الرئيسية | فرامل مجدافية للشفرة |
الفرامل الميكانيكية | فرامل فرجار بإسطوانة هيدروليكية دورانية بسرعة عالية |
مكونات التحميل | ||
المحور | حديد عقدي | |
سلوك حركة الدوار | كرسي تحميل إسطوانة طروية بصف مزدوج | |
كرسي تحميل الدوار | فولاذ سبيكي | |
الإطار الأمامي | حديد عقدي | |
الإطار الخلفي | قطع فولاذية هيكلية | |
غطاء الكنة (قبة) | GFRP |
نظام التحكم | |||
وحدة التحكم | PLC | ||
نظام التحكم بالعملية | تحكم موزع | ||
رابط الطاقة من نوع التحكم بالباص | رابط طاقة | ||
التحكم عن بعد | SCADA |
البرج | |
النوع | إسطواني |
إرتفاع المحور [m] | 80m أو وفقاً لطروف الموقع |
مانع العفونة | طلاء مانع للعفونة |
طلاء مانع التآكل | تتبع معايير ISO12944، وفقاً لبيئة مجال الرياح |
البرميل | فولاذ هيكلي |
الفلنجة | فولاذ دائري معالج بالكير |
