الألواح الشمسية السوداء الأحادية التبلور (مونو كريستال) 250W~275W
إختبار الأداء الكهربائي ( شروط إختبار قياسية)
| الموديل |
RSM72-6-300P |
RSM72-6-305P |
RSM72-6-310P |
RSM72-6-315P |
RSM72-6-320P |
| الطاقة القصوى (W) |
300W |
305W |
310W |
315W |
320W |
| تفاوت الطاقة القصوى |
0~+3% |
0~+3% |
0~+3% |
0~+3% |
0~+3% |
| الفولتية القصوى (V) |
35.80 |
36.10 |
36.50 |
36.90 |
37.30 |
| التيار الأقصى (A) |
8.40 |
8.45 |
8.50 |
8.55 |
8.60 |
| فولتية الدائرة المفتوحة (V) |
44.50 |
44.80 |
45.10 |
45.40 |
45.70 |
| تيار الدائرة القصيرة (A) |
8.95 |
9.00 |
9.05 |
9.10 |
9.15 |
| كفاءة التحول البصري |
＞15.50% |
＞15.70% |
＞16.00% |
＞16.30% |
＞16.50% |
إختبار الأداء الإلكتروني ( درجة حرارة خلية التشغيل الشكلية)
| الموديل |
RSM72-6-300P |
RSM72-6-305P |
RSM72-6-310P |
RSM72-6-315P |
RSM72-6-320P |
| الطاقة القصوى (W) |
223.5W |
227.2W |
230.9W |
234.7W |
238.4W |
| تفاوت الطاقة القصوى |
0~+3% |
0~+3% |
0~+3% |
0~+3% |
0~+3% |
| الفولتية القصوى (V) |
33.10 |
33.30 |
33.60 |
33.80 |
34.00 |
| التيار الأقصى (A) |
6.75 |
6.82 |
6.88 |
6.95 |
7.01 |
| فولتية الدائرة المفتوحة (V) |
41.40 |
41.70 |
41.90 |
42.20 |
42.50 |
| تيار الدائرة القصيرة (A) |
7.24 |
7.28 |
7.32 |
7.36 |
7.40 |
معلمات درجة الحرارة للوحدة الشمسية
| NOCT ( درجة حرارة خلية التشغيل الشكلية) |
45℃±2℃ |
| معلمات درجة حرارة فولتية الدائرة المفتوحة (ß) |
-0.32%/℃ |
| معلمات درجة حرارة الدائرة القصيرة (ɑ) |
+0.05%/℃ |
| معلمات درجة حرارة طاقة الوحدة |
-0.39%/℃ |
ظروف العمل المسموح بها
| الفولتية القصوى |
1000V (DC) |
| درجة حرارة العمل |
-40℃~+85℃ |
| قدرة التحميل القصوى ( سطح الوحدة) |
5400Pa (IEC61215) |
| قدرة مقاومة التصادم |
القطر الأقصى: 25m؛ أقصى سرعة تأثير: 23m/s |

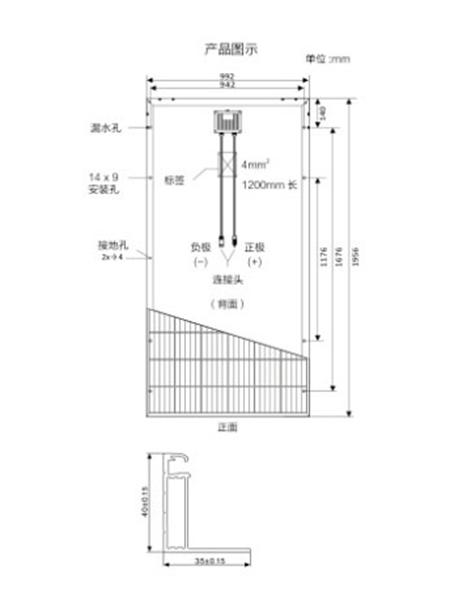

مواصفات الوحدة أحادية التبلور
| الخلية الشمسية |
أحادي التبلور، 156×156mm (6×12)، 4BB |
| صندوق الوصل |
IP67، 3 أقطاب |
| زجاج مقسى |
4.0mm |
| كابل التوصيل |
مطابق مع وسيط MC4؛ 4m㎡؛ طول الكابل هو 1200 mm |
| إطار ألمنيوم |
1956×992×40 mm |
| الوزن |
24.0kg |
طريقة التغليف
| المركبة |
شاحنة 17.5m |
| سمك الوحدة |
40mm |
| قطع / صناديق |
23 |
| ألواح |
1150 |
