كانت شركة Shanghai Electric وشركة Westinghouse Electric اشتركت في تصميم المولد الكهربائي من فئة 300MW و600MW. بالإضافة إلى ذلك، قامت شركتنا باستيراد، هضم وامتصاص التكنولوجيا من مولد 1000MW لـ Siemens. على أساس ذلك، طورت شركتنا تطويرا مستقلا الجيل الثالث من تكنولوجيا مولد التوربين المبرد بالماء الهيدروجين ومولد التوربين المبرد بالماء الهيدروجين الثنائي القطب الذي يمكن تلبية احتياجات السوق. تتراوح قدرة المولد من 200MW إلى 1300MW.

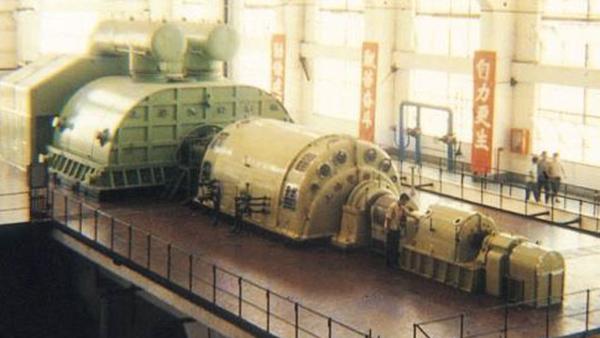

ملفات العضو الثابت من مولد التوربين المبرد بالماء الهيدروجين تكون مبردة بواسطة المياه وملفات العضو الدوار وقلب العضو الثابت هي مبردة بواسطة الهيدروجين. يتم استخدام مجموعة من التكنولوجيات في مولد التوربين المبرد بالماء الهيدروجين. ويتمكن الهيكل من مقاومة التشوه وتعويض الحقل المغناطيسي لقلب العضو الثابت تعويضا تاما. الوصلة الكروية الشكل مستخدمة في توصيل الماء والكهرباء لملفات العضو الدوار. طرف العضو الثابت محشو مع الغراء بشكل تام. ويتم استخدام هيكل العزل (Turn-To- Turn) بتكنولوجيا التوصيل غير الملحوم في العضو الدوار، والعضو الدوار لا يحتاج إلى الإصلاح لمدة 10 سنوات تحت حالة التشغيل الصحيح.
1) مولد توربين مبرد بالماء الهيدروجين 350MW
الفلطية المقدرة: 20kV
التيار المقدر: 11887A
معامل الطاقة: 0.85
التردد: 50Hz
سرعة الدوران: 3000r/min
وضع التحريض: التحريض الساكن أو التحريض بدون فرش
2) مولد توربين مبرد بالماء الهيدروجين 465MW
الفلطية المقدرة: 20kV
التيار المقدر: 15792A
معامل الطاقة: 0.85
التردد: 50Hz
سرعة الدوران: 3000r/min
وضع التحريض: التحريض الساكن أو التحريض بدون فرش
3) مولد توربين مبرد بالماء الهيدروجين 660MW
الفلطية المقدرة: 20kV
التيار المقدر: 21169A
معامل الطاقة: 0.9
التردد: 50Hz
سرعة الدوران: 3000r/min
وضع التحريض: التحريض الساكن أو التحريض بدون فرش
4) مولد توربين مبرد بالماء الهيدروجين 700MW
الفلطية المقدرة: 22kV
التيار المقدر: 20412A
معامل الطاقة: 0.9
التردد: 50Hz
سرعة الدوران: 3000r/min
وضع التحريض: التحريض الساكن أو التحريض بدون فرش
5) مولد توربين مبرد بالماء الهيدروجين 1000MW
الفلطية المقدرة: 27kV
التيار المقدر: 23778A
معامل الطاقة: 0.9
التردد: 50Hz
سرعة الدوران: 3000r/min
وضع التحريض: التحريض الساكن أو التحريض بدون فرش
6) مولد توربين مبرد بالماء الهيدروجين 1300MW
الفلطية المقدرة: 27kV
التيار المقدر: 30888A
معامل الطاقة: 0.9
التردد: 50Hz
سرعة الدوران: 3000r/min
وضع التحريض: التحريض الساكن أو التحريض بدون فرش
إن مولد التوربين المبرد بالماء الهيدروجين الثنائي القطب لديه الأداء البارز والموثوقية العالية التي تصل إلى المستوى المتقدم العالمي بفضل التحسين المستمر. من ناحية أخرى، يتمتع هذا المولد الكهرباء بسلسلة من البراءات الوطنية وتم اختياره في مشروع تحويل إنجاز التكنولوجيات العالية والجديدة Shanghai. إلى جانب ذلك، هو منح جائزة تقدم العلوم والتكنولوجيا Shanghai، جائزة المنتج الجديد الأساسي الوطنية والجائزة الأولى لتنافس وحدة الطاقة الحرارية الوطنية.

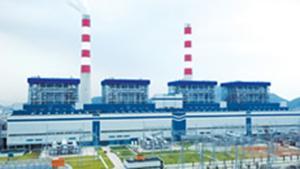

- 1. تم توقيع الوقود لـ 700 مولد توربين مبرد بالماء الهيدروجين، بما في ذلك 310 وحدة من مولدات فئة 300MW. وكان يضع 500 مولد توربين مبرد بالماء الهيدروجين ثنائي القطب في التشغيل، منها 270 وحدة من مولدات فئة 300MW. إن مولد التوربين من فئة 300MW مستخدم بشكل رئيسي في محطة توليد الكهرباء Hubei Hanchuan، محطة توليد الكهرباء Jiangsu Jianbi، محطة توليد الكهرباء Ningxia Daba، محطة توليد الكهرباء Shandong Qingdao، و محطة توليد الكهرباء Shandong Zoucheng. إضافيا، تم تصديره إلى تركيا، إيران، الهند، فيتنام وباكستان.
- 2. ولقد وقعنا العقود لـ 255 وحدة من مولد التوربين المبرد بالماء الهيدروجين 600MW، ومنها 174 وحدة مستخدمة في التشغيل. مولدات 600MW تكون مستخدمة رئيسيا في محطة توليد الكهرباء Shanghai Wujing، محطة توليد الكهرباء Guangdong Taishan، محطة توليد الكهرباء Jiangsu Wang Ting، محطة توليد الكهرباء Shandong Liaocheng، وأيضا تم تصديره إلى تركيا، الهند، فيتنام، العراق والدول الأخرى.
- 3. مولد التوربين فئة 1000MW مستخدم بشكل رئيسي في محطة توليد الكهرباء Shanghai Waigaoqiao، محطة توليد الكهرباء Zhejiang Yuhuan ومحطة توليد الكهرباء Tianjin North Xinjiang. استلمت شركتنا طلب من 119 وحدة من مولدات 1000MW وتم وضع أكثر من 50 وحدة في الاستخدام. وحصلت شركتنا على أول مشروع التصدير بـ 1.1 مليون محليا، ومشروع جاوة وسيلاكاب إندونيسيا.
- 4. مولد التوربين المبرد بالماء الهيدروجين الثنائي القطب مستخدم أيضا في محطة توليد الكهرباء Beijing Zheng Changzhuang، محطة توليد الكهرباء Shanxi Pingyao، محطة توليد الكهرباء Anhui Huaibei ومحطة توليد الكهرباء Henan Kaifeng والعديد من محطات الكهرباء الأخرى. وكانت مصدرة إلى إندونيسيا، بنغلاديش وأفريقيا. مائة من الوحدات كانت تضع في التشغيل، وعملها آمن جدا.
