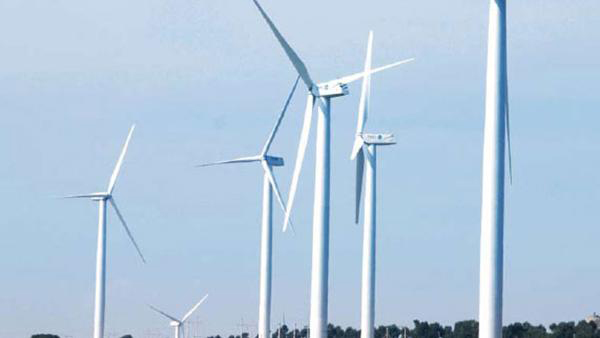

توربين الرياح 2.5MW مصنوع بإستخدام تكنولوجيا Siemens لتوليد طاقة رياح موثقة ومحسنة. التصميم لطاحونة الهوائية على أساس منصة G2 ولديه إنتاج موثوق للطاقة ودورة حياة عمل طويلة.
منحنى الطاقة SWT-2.5-108 S
المواصفات التقنية
| بيانات التشغيل |
| الطاقة المقدرة ［kw］ |
2500 |
| سرعة الرياح الداخلة ［m/s］ |
3.5 |
| سرعة الرياح الخارجة ［m/s］ |
25 |
| مستوى IEC |
IEC II B |
| أكبر سرعة رياح ［m/s］ |
59.5 |
| درجة حرارة التشغيل (℃) |
-10~+35 |
| درجة الحرارة الباقية(℃) |
-20~+45 |
| مدى سرعة الدوار［rpm］ |
6.6~19.8 |
| مدى السرعة المقدرة ［rpm］ |
17 |
| سرعة الرياح المقدرة ［m/s］ |
12-13 |
| دورة الحياة (عام) |
20 |
| لون السطح |
رمادي فاتح RAL7035 |
| وزن الدوار［t］ |
60 |
| وزن المحور［t］ |
25 |
| وزن القمرة ［t］ |
82 |
| العضو الدوار |
| قطر العضو الدوار［m］ |
108 |
| منطقة الحركة المائلة［㎡］ |
9144 |
| عدد النصلات ( الشفرات) |
3 |
| ميلان العضو الدوار［°］ |
6 |
| زاوية مخروط العضو الدوار［°］ |
5 |
| الريش (شفرات) |
| النوع |
B53 |
| طول الريشة［m］ |
52.6 |
| التكوين الديناميكي الهوائي |
NACA63XXX,FFAXXX,SWPXXX |
| مواد الريشة |
GRE |
| نظام تغير ميلان زاوية الهجوم لريش التوربين |
| النوع |
النظام الكهربائي |
| السرعة［°/s］ |
7 |
| رولمان بلي |
رولمان بلي ذو أربع نقاط تلامس |
| سلسلة القيادة |
| التوصيل |
عمود المحور الدوار: فلنجة |
| نوع صندوق التروس |
توازي / حلزوني ثلاثي المرحلة |
| نسبة التروس في صندوق التروس |
1:91 |
| نظام تشحيم صندوق التروس |
تشحيم تلطيخ |
| زيت صندوق التروس［L］ |
~400 |
| مصفاة زيت صندوق التروس |
مبرد زيتي منفصل |
| تبريد صندوق التروس |
تبريد بالهواء- الزيت- الرياح |
| المولد |
| النوع |
مولد لا متزامن بغلاف سنجاني |
| الطاقة المقدرة［kw］ |
2500 |
| السرعة المقدرة［rpm］ |
600-1800 |
| الفولتية المقدرة ［v］ |
750 |
| تردد الشبكة ［Hz］ |
50/60 |
| العزل |
F |
| الحماية |
IP54 |
| نوع التبريد |
مبرد بالماء |
| المحول |
| النوع |
إربعة أرباع |
| الطاقة المرئية ［KVA］ |
2500 |
| الفولتية المقدرة ［v］ |
690 |
| تردد الشبكة［Hz］ |
50/60 |
| المفتاح |
PWM |
| التبريد |
تبريد بالماء |
| نظام الإنعراج |
| النوع |
إنعراج نشط |
| كرسي تحميل الدوار الإنعراج |
كرسي تحميل إنزلاقي |
| محرك الإنعراج |
محرك مترس بسرعة متغيرة |
| معدل الإنعراج［°/min］ |
35.532(0.0987rpm) |
| نظام الفرملة |
| النوع |
نوع منحرف بشكل كامل |
| الفرامل الرئيسية |
فرامل مروحية متغيرة هيدروليكية |
| الفرامل الميكانيكية |
فرامل فرجار بإسطوانة هيدروليكية دورانية بسرعة عالية |
| مكونات التحميل |
| المحور |
حديد عقدي |
| سلوك حركة الدوار |
كرسي تحميل إسطوانة طروية بصف مزدوج |
| كرسي تحميل الدوار |
فولاذ سبيكي |
| الإطار الأمامي |
حديد عقدي |
| الإطار الخلفي |
قطع فولاذية هيكلية |
| غطاء الكنة (قبة) |
فولاذ |
| البرج |
| النوع |
أنبوب مخروطي |
| إرتفاع المحور ［m］ |
وفقاً لطروف الموقع أو تخصيص |
| مانع العفونة |
طلاء مانع للعفونة |
| طلاء مانع التآكل |
تتبع معايير ISO12944، وفقاً لبيئة مجال الرياح |
| البرميل |
فولاذ هيكلي |
| الفلنجة |
حديد معالج بالكير L |
