توربينات الرياح سلسلة 4MW

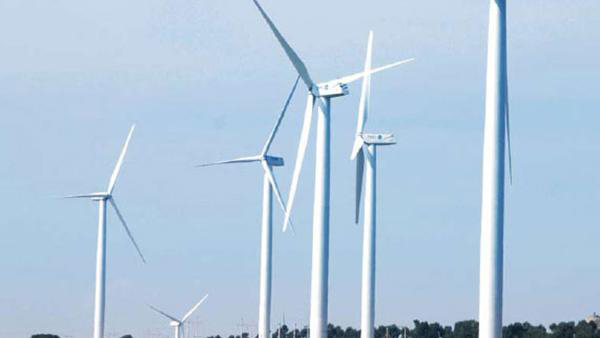

توربين الرياح من سلسلة 4MW كان تم جلبه من Siemens، أكبر مورد للتوربينات في العالم. هذه التوربينات الشاطئية معدة لمزارع الرياح ذات المقياس الكبير. كفاءة وإنتاجية طاقة هذه الطواحين الهوائية مميزة وتعزز عمر الإفتراضي الطويل للطواحين.
منحنى الطاقة SWT 4.0-130
المواصفات التقنية
| بيانات التشغيل |
| معدل الطاقة ［kw］ |
4000 |
| سرعة الرياح الداخلة ［m/s］ |
3.5 |
| سرعة الرياح الخارجة ［m/s］ |
32 ( سرعة رياح عالية جانبية) |
| مستوى IEC |
IEC IB |
| أكبر سرعة رياح［m/s］ |
70 |
| درجة حرارة التشغيل(℃) |
-10~+40 ( درجات حرارة جانبية عالية) |
| درجة الحرارة الباقية(℃) |
-20~+50 |
| مدى سرعة العضو الدوار［rpm］ |
5~14 |
| مدى السرعة المقدرة ［rpm］ |
12 |
| سرعة الرياح المقدرة ［m/s］ |
11-12 |
| دورة الحياة (عام) |
20 |
| لون السطح |
رمادي فاتح RAL7035 |
| وزن الدوار［t］ |
100 |
| وزن المحور［t］ |
47 |
| وزن القمرة ［t］ |
140 |
| العضو الدوار |
| قطر العضو الدوار［m］ |
130 |
| منطقة الحركة المائلة［㎡］ |
13300 |
| عدد النصلات ( الشفرات) |
3 |
| ميلان العضو الدوار［°］ |
6 |
| زاوية مخروط العضو الدوار［°］ |
5.5 |
| الريش (شفرات) |
| النوع |
B63 |
| طول الريشة［m］ |
63.45 |
| التكوين الديناميكي الهوائي |
مطيار إنسيابي Siemens DU-97-W-300 |
| مواد الريشة |
GRE |
| نظام تغير ميلان زاوية الهجوم لريش التوربين |
| النوع |
النظام الكهربائي |
| السرعة［°/s］ |
7 |
| رولمان بلي |
رولمان بلي ذو أربع نقاط تلامس |
| سلسلة القيادة |
| التوصيل |
عمود دوار: فلنجة؛ |
| نوع صندوق التروس |
نظام حلزوني / متوازي ثلاثي المراحل |
| نسبة التروس في صندوق التروس |
1:119 |
| نظام تشحيم صندوق التروس |
قوة |
| زيت صندوق التروس［L］ |
~750 |
| مصفاة زيت صندوق التروس |
نظام تبريد بالزيت النوع المقسم |
| تبريد صندوق التروس |
تبريد بالهواء- الزيت- الرياح |
| المولد |
| النوع |
مولد متزامن بقفص سنجابي |
| الطاقة المقدرة［kw］ |
4250 |
| السرعة المقدرة［rpm］ |
600~1800 |
| الفولتية المقدرة ［v］ |
750 |
| تردد الشبكة ［Hz］ |
50/60 |
| العزل |
F |
| الحماية |
IP54 |
| نوع التبريد |
مبرد بالهواء |
| المحول |
| النوع |
طاقة كاملة بأربعة أرباع |
| الطاقة المرئية ［KVA］ |
4000 |
| الفولتية المقدرة ［v］ |
690 |
| تردد الشبكة［Hz］ |
50/60 |
| التبديل |
PWM |
| نوع التبريد |
تبريد بالماء |
| نظام الإنعراج |
| النوع |
إنعراج نشط |
| كرسي تحميل الدوار الإنعراج |
بيرنج إنتقال كروي |
| محرك الإنعراج |
6 مجموعات مع محرك تروس |
| معدل الإنعراج［°/min］ |
21.6(0.06 rpm) |
| نظام الفرملة |
| النوع |
النوع المنحرف |
| الفرامل الرئيسية |
فرامل مروحية متغيرة هيدروليكية |
| الفرامل الميكانيكية |
فرامل فرجار بإسطوانة هيدروليكية دورانية بسرعة عالية |
| مكونات التحميل |
| المحور |
حديد سبيكي عقدي |
| كرسي تحميل الدوار |
بيرنج أسطوانية دورانية |
| الدوار |
فولاذ سبيكي |
| الإطار الأمامي |
حديدي سبيكي عقدي |
| الإطار الخلفي |
فولاذ |
| دوار ( غطاء تحويل) |
فولاذ / ألمنيوم |
| البرج |
| النوع |
إسطواني |
| إرتفاع المحور ［m］ |
90m أو وفقاً لطروف الموقع |
| مانع العفونة |
طلاء مانع للعفونة |
| طلاء مانع التآكل |
تتبع معايير ISO12944، وفقاً لبيئة مجال الرياح |
| البرميل |
فولاذ هيكلي |
| الفلنجة |
T أو L |
